ISBN НА ОБЛОЖКЕ: мастер-класс по фигурному дизайну штрих-кода

От Музея: осенний фестиваль обложек IBCF-24 продолжает мастер-класс от технического редактора «Астрель-СПб» (АСТ) Анастасии Аргутиной, автора «Курса молодого птенца» для начинающих книжных дизайнеров-верстальщиков. Сегодня мы узнаем, как создаются фигурные штрих-коды ISBN, чтобы они украшали (а не портили) обложки и при этом оставались функциональными! Что можно и что нельзя делать со штрих-кодом, как из присланного дизайнеру растрового файла сделать вектор, а из прямоугольника — симпатичную картинку, — в пошаговом видео мастер-класса!

Мастер-класс и видео: Анастасия Аргутина
Штрих-коды: работы над проектами частных издательств

Обычно из РКП — Российской книжной палаты (при РГБ — Российской Государственной Библиотеке), исполняющей функции национального агенства ISBN, — вместе с номером ISBN (уникальным номером книжного издания) также присылают и файл (.png) со штрих-кодом. Вот такой:

Файл со штрихкодом в формате .PNG,
присланный из РКП — национального агентства ISBN

И хотя формат .png хорош, чтобы поставить этот штрих-код в Фотошопе на картинку-иллюстрацию, большинство людей и редакций переводят его в .tif — дело в том, что формат .png не используется в программах верстки и дизайна обложки, так как по типографским требованиям не может включаться в состав pdf-файла для печати, — и прямо в таком виде (большой белый прямоугольник) ставят на обложку!

Возможно, это уместно на обложках классических взрослых книг или научных произведений, но в детской литературе, когда обложка представляет собой произведение искусства, создаваемое командой из художника, дизайнера, ведущего редактора и технического редактора, прямоугольная белая плашка с черточками частенько выглядит инородным элементом. А как бы хотелось, чтобы обложки детских книг были эстетичны, интригующи и интересны детям! И чтобы ни один «книжный элемент» не был пустой или даже уродующей книгу формальностью!

Поэтому сегодня мы научимся создавать фигурные ISBN на обложки детских книг. Только, конечно, не в растровом формате, а в векторном...

В качестве примера я взяла обложку одной из любимых детских книг, над которой когда-то работала, — это «По взмаху палочки» от небольшого брендового издательства «Rabbits and Books». Так как книга о музыке, мне хотелось создать ей «музыкальный штрих-код». И вот как у меня это получается:

[Вы также можете посмотреть или сохранить себе это видео ВКонтакте]

Как видите, это несложно. Вы можете создавать множество фигур, соблюдая несколько условий:

МЕГАВАЖНО:
 - верная цветовая палитра: сгенерированный вами векторный формат штрих-кода .svg изначально в цветовой палитре RGB. Для дизайна обложки вам необходимо перевести его в формат, используемый в полиграфии, для полноцветной обложки это CMYK:

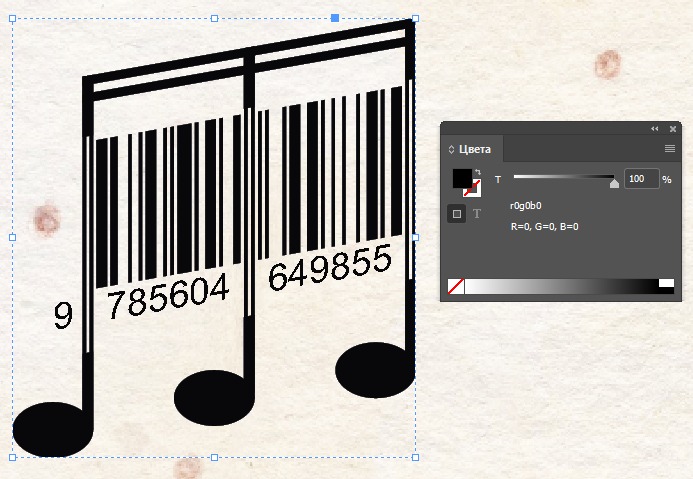

а) исходная цветовая палитра вектора - RGB, неверно для печати

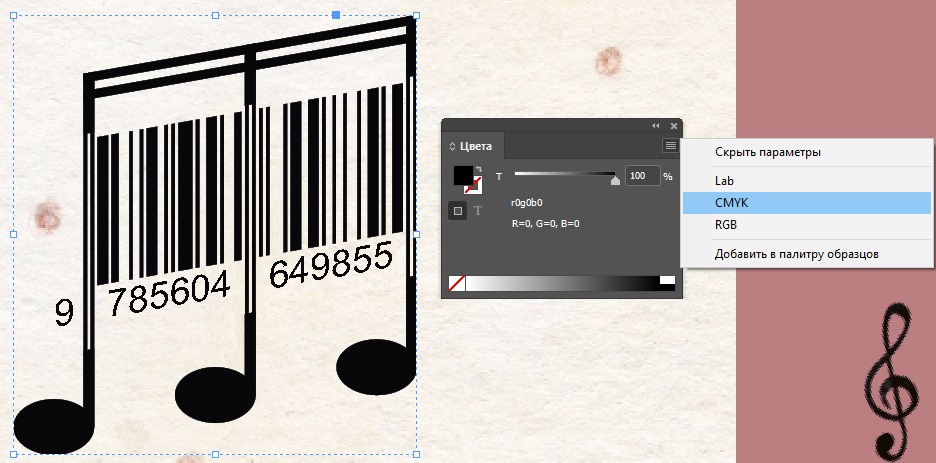

б) выбор верной палитры для полноцветной печати: CMYK

- верный состав цвета: черный цвет для векторного объекта должен состоять только из 100% черного!

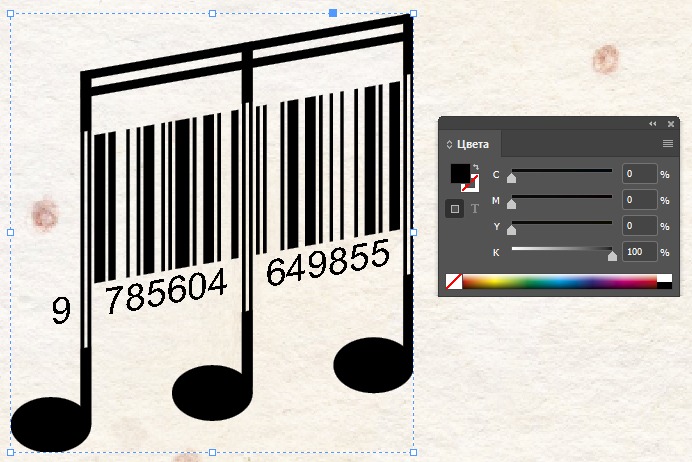

в) проверьте верный состав черного в палитре цветов

ВАЖНО:
- штрихкод должен быть контрастен с фоном, на который вы его ставите;
- должно остаться не меньше 5 мм (полсантиметра) целого штрих-кода (все остальное можно как отрезать, так и использовать в качестве частей фигуры);
- все соотношения внутри штрих-кода должны остаться прежними!

НЕЛЬЗЯ:
- изменять ширину штрихов (палочек) относительно других штрихов (палочек);
- разделять и отставлять штрихи друг от друга на произвольные расстояния;
- использовать дополнительные линии в той части, где у вас расположена часть штрих-кода «для чтения» — все линии на этой плоскости сканер прочтет как цифры.

МОЖНО:
- вытягивать штрих-код — или отдельные палочки — по высоте;
- укорачивать штрих-код — или отдельные его палочки — по высоте, но  так, чтобы целого штрих-кода на одной горизонтали осталось не менее 5 мм;
- поворачивать штрих-код под любым углом и размещать в любом месте задней стороны обложки (традиционно - нижний левый угол 4-й стороны обложки, не менее традиционно — просто в нижней трети обложки, но и даже это — не обязательно);
- дорисовывать к штрих-коду любые элементы;
- ставить штрих-код на любой фон, а не только белый (главное, чтобы он хорошо читался);
- не дублировать многократно цифровое обозначение палочек дважды. (И даже один раз — не обязательно, если вы проверили и убедились, что это именно тот ISBN, что указан внутри книги, — так как эти разноразмерные палочки и есть цифры, которые читает сканер!) Один раз для контроля — сверху или снизу — вполне достаточно.

Как проверить?

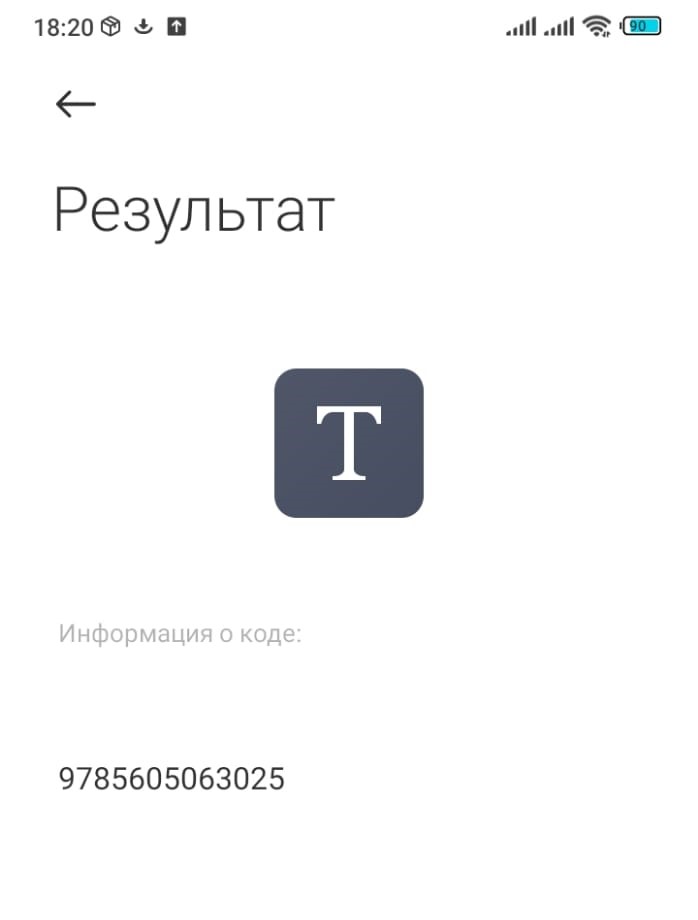

После того, как вы создали штрих-код, обязательно проверьте его! Уменьшите его на экране до размера «как на печати», включите на телефоне сканер штрих-кодов и посмотрите, что именно считывается. Сканер должен считать все палочки и перевести их в цифры. Если на экране целиком отражается номер вашего ISBN — все в порядке! Если какие-то цифры пропали (или добавились новые), значит, вы «перемудрили» с картинкой.

Тест «черепашки» успешно пройден!

[октябрь, 2024]
