«Полиграфический ликбез» : Лекция 1 (Ч. I) : ОБЛОЖКИ: встречают по одёжке!

Текст лекции и рисунки: Оксана Иванова
На заставке: обложка, разработанная О. Ивановой

Современная классификация обложек

В этой лекции речь пойдет о самых распространенных типах книжных обложек и некоторых их вариациях. Безусловно, любой из вас сможет дополнить эту лекцию своими нестандартными примерами. Но практически любой вариант будет иметь в своей основе один из классических многократно опробованных вариантов.

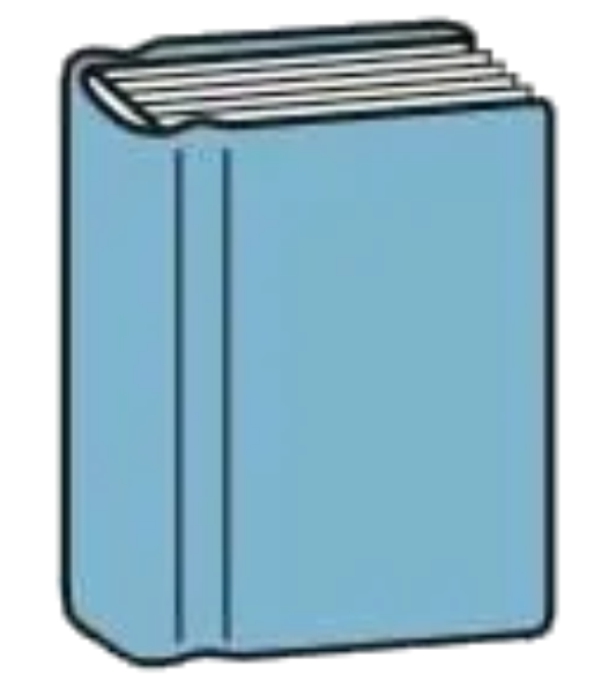

1. Твёрдый переплёт

Самый распространенный и привычный вид книжной обложки. При соблюдении технологии изготовления гарантирует долгий срок службы книги. Твёрдая обложка надёжно защищает книжный блок от повреждений. Этот вид переплёта имеет наибольшее количество вариантов исполнения.

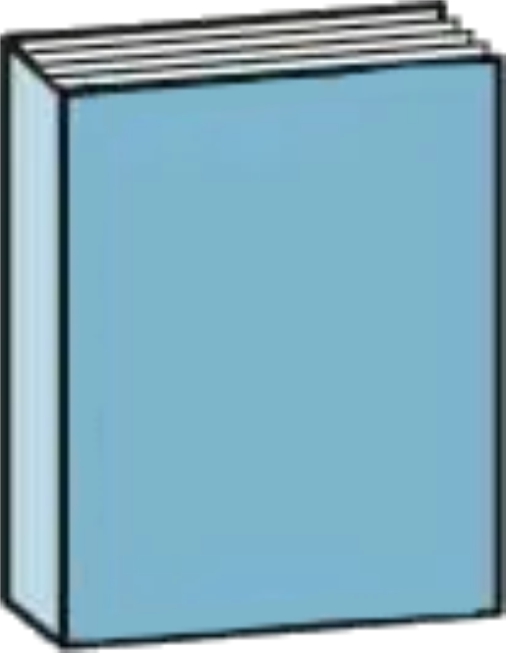

2. Интегральная обложка

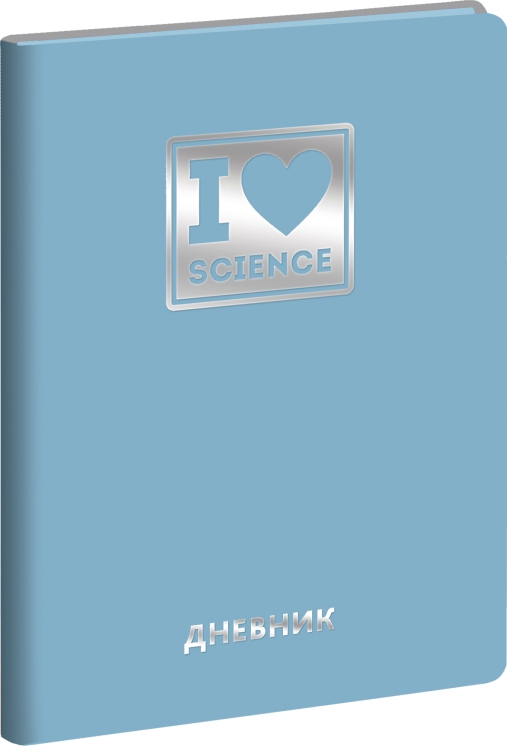

Интегральную обложку можно считать экономверсией твёрдого переплета. Отличается относительной дешевизной исполнения. Книга в такой обложке легче, но и такой переплёт менее долговечен и подвержен деформациям. Чаще всего применяется для блокнотов и недорогих малостраничных изданий.

3. Мягкая цельнокрытая обложка

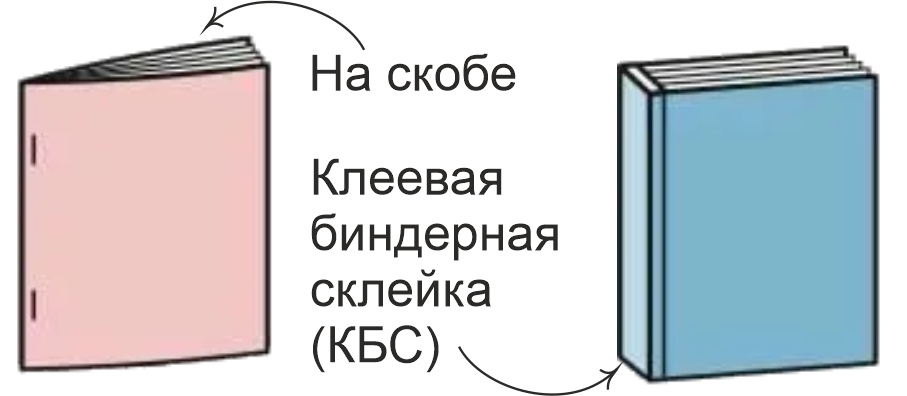

Два самых бюджетных вида книжного переплёта. Применяются для брошюр, каталогов, рекламных буклетов и недорогих книжных изданий. Этот вид обложки быстро теряет внешний вид и не гарантирует изделию долгого срока службы.

4. Картонная цельнокрытая обложка

 Узкоспециальный вид книжного переплёта. Активно применяется при производстве детских книг из картона.

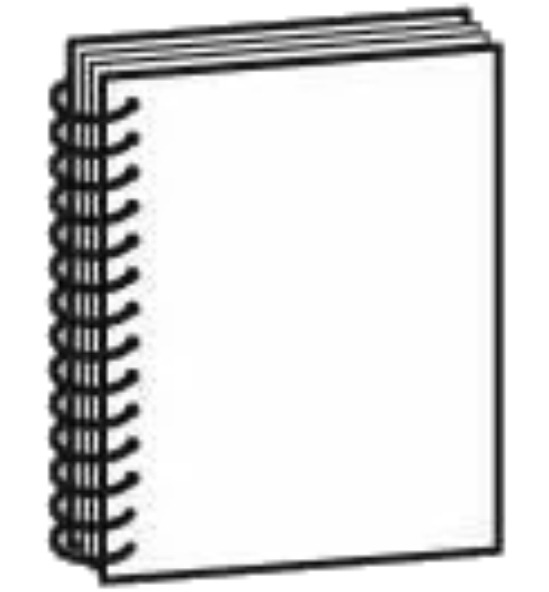

5. Обложка на пружине

Популярный вид переплёта, чаще всего применяется при изготовлении блокнотов, скетчбуков, каталогов, меню. Позволяет объединять внутри одного изделия самые разные материалы. Под словом «пружина» могут предполагать несколько разных видов крепления.

Обложка «твёрдый переплёт»

Профессиональный сленг:

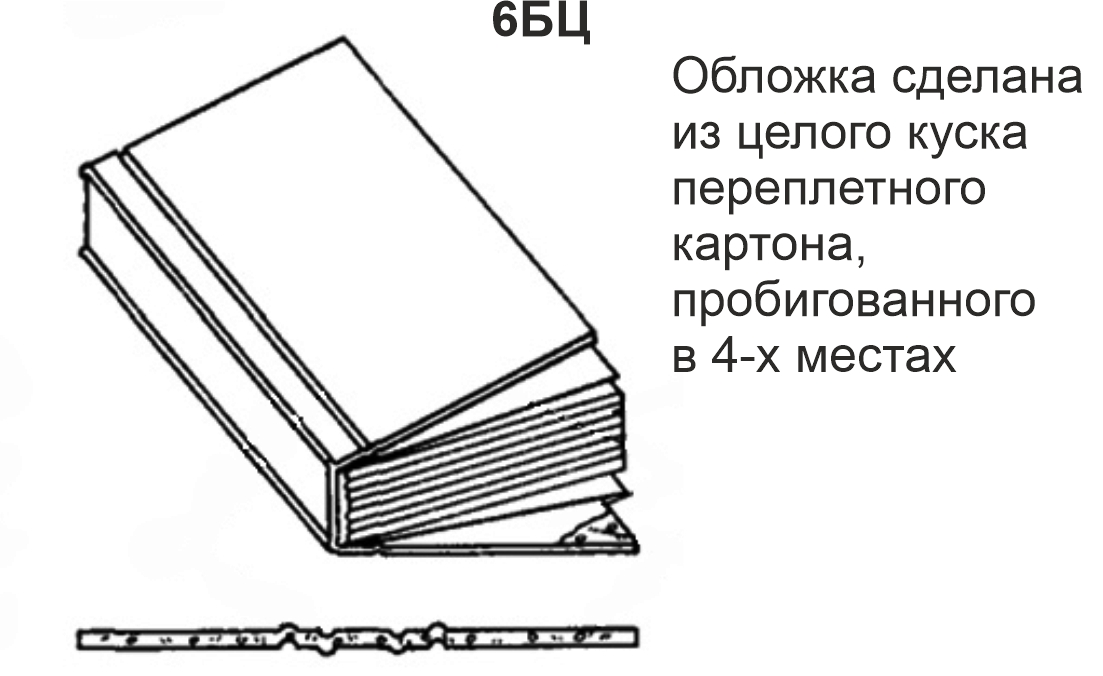

твёрдый переплёт, крышка, твёрдая обложка. По профессиональной классификации может иметь обозначения 7, 7Б, 7Бц, 5Бц,6Бц, 8Бц, 9Бц в зависимости от вида.
Где применяется:
для бумажных книг, сшитых на нитку, альбомов, картонных книг, для блоков, собранных на пружину (гребень), для папок.
Разновидности:
с обычным переплетным картоном, с картоном с мягкостью, с прямыми углами, с закругленными углами, с прямым корешком, с круглым корешком, без корешка.

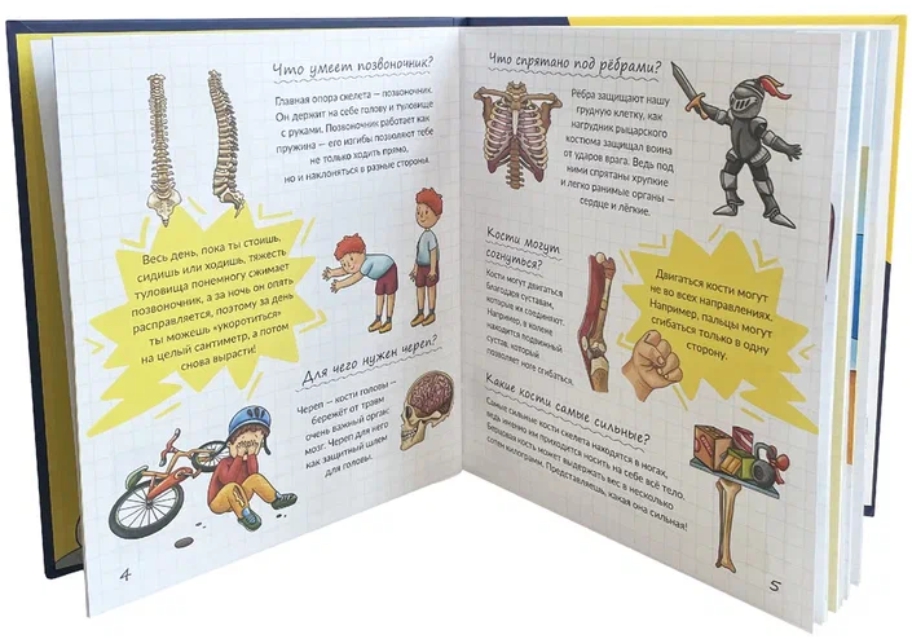

Классическая бумажная книга, сшитая на нитку

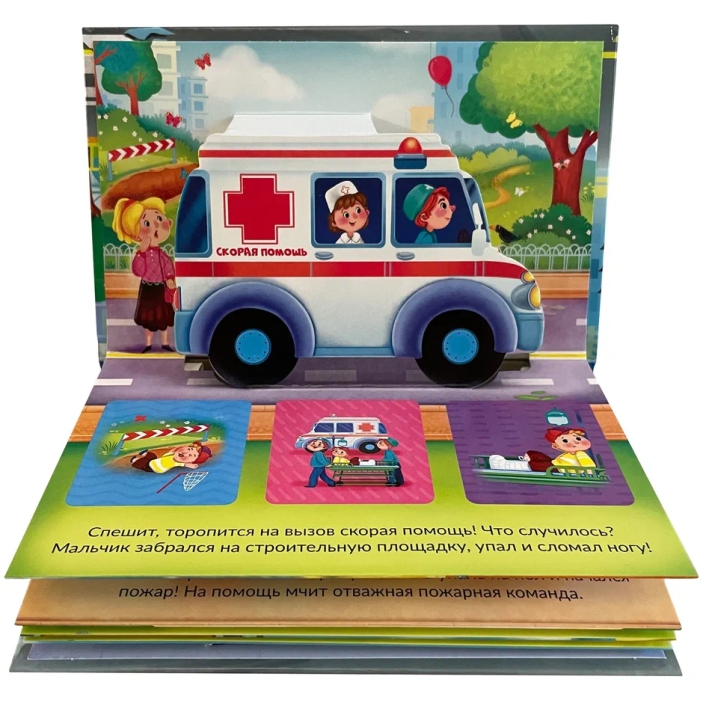

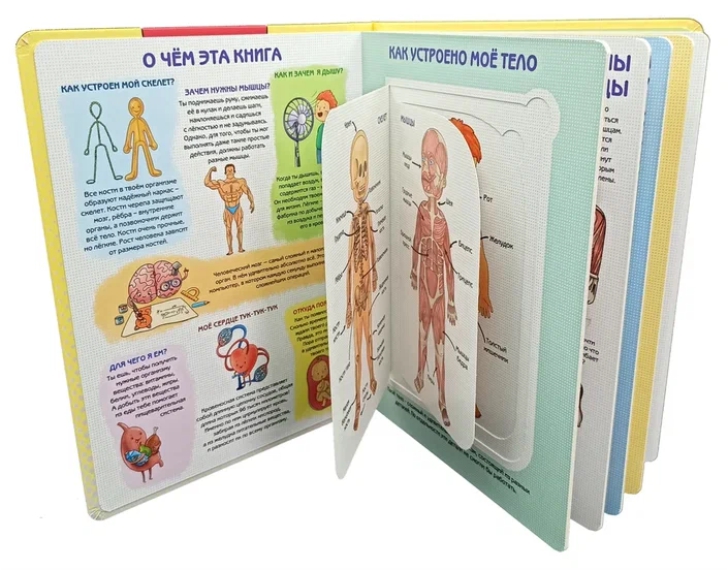

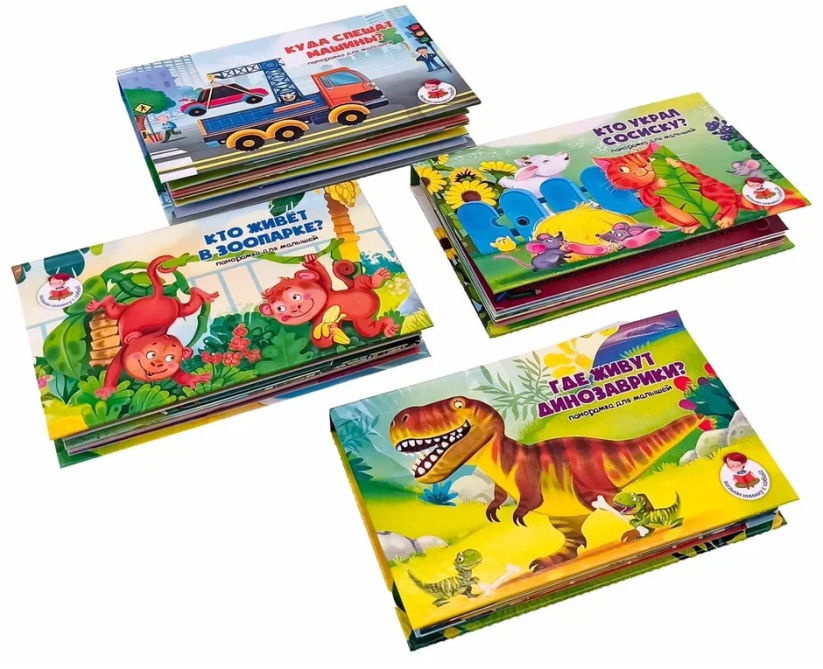

Картонные книги — книжка с окошками и книжка-панорамка

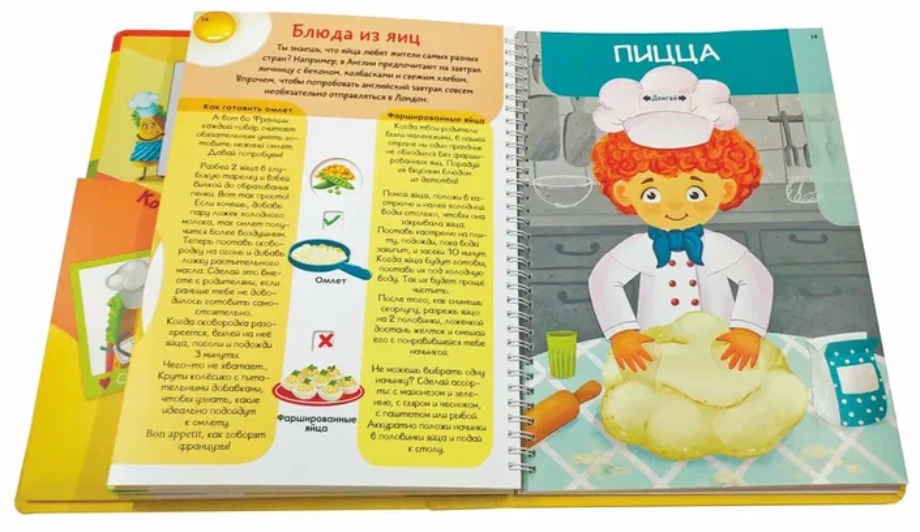

Книга, блок которой собран на пружину

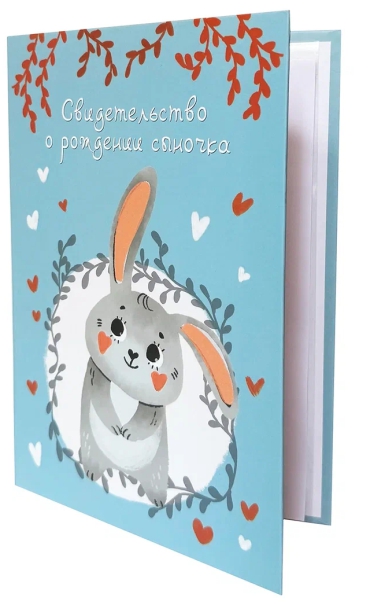

Папка

Состав обложки:

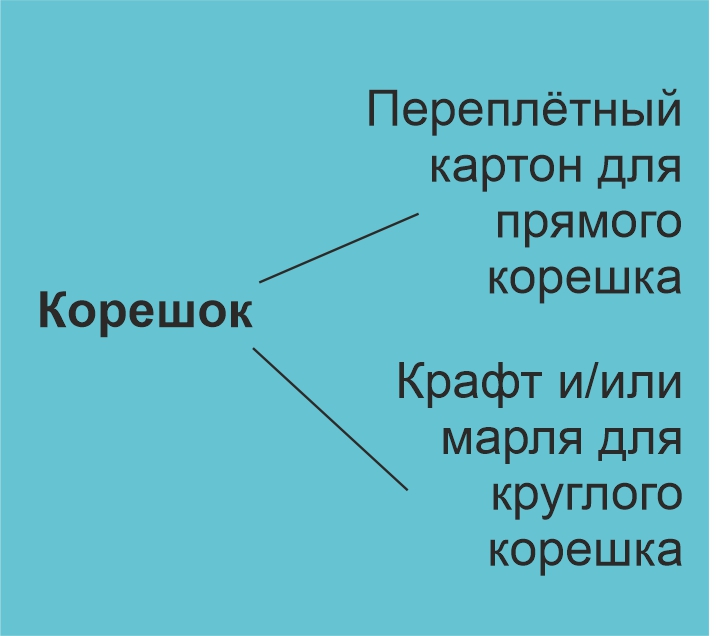

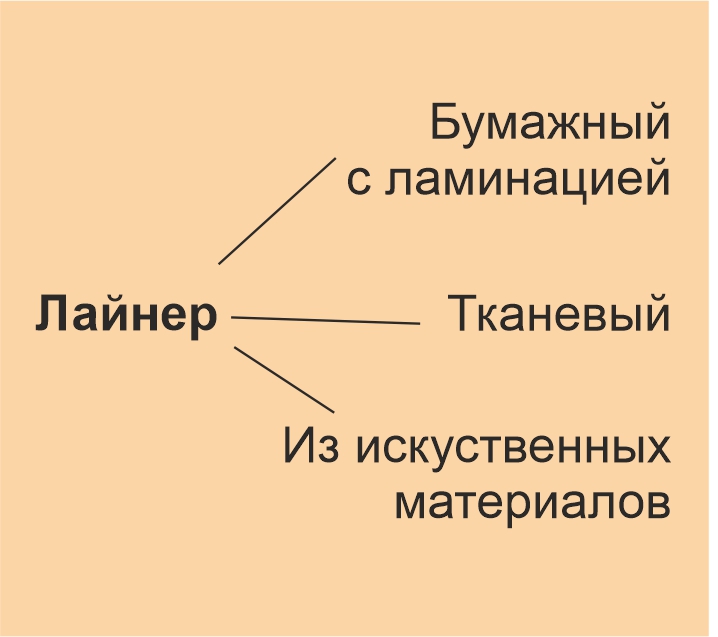

лайнер (покрывной материал), сторонки, корешок (отстав), расставы (не являются отдельными деталями, но важно о них помнить), опционно зеркало (внутренняя выклейка).

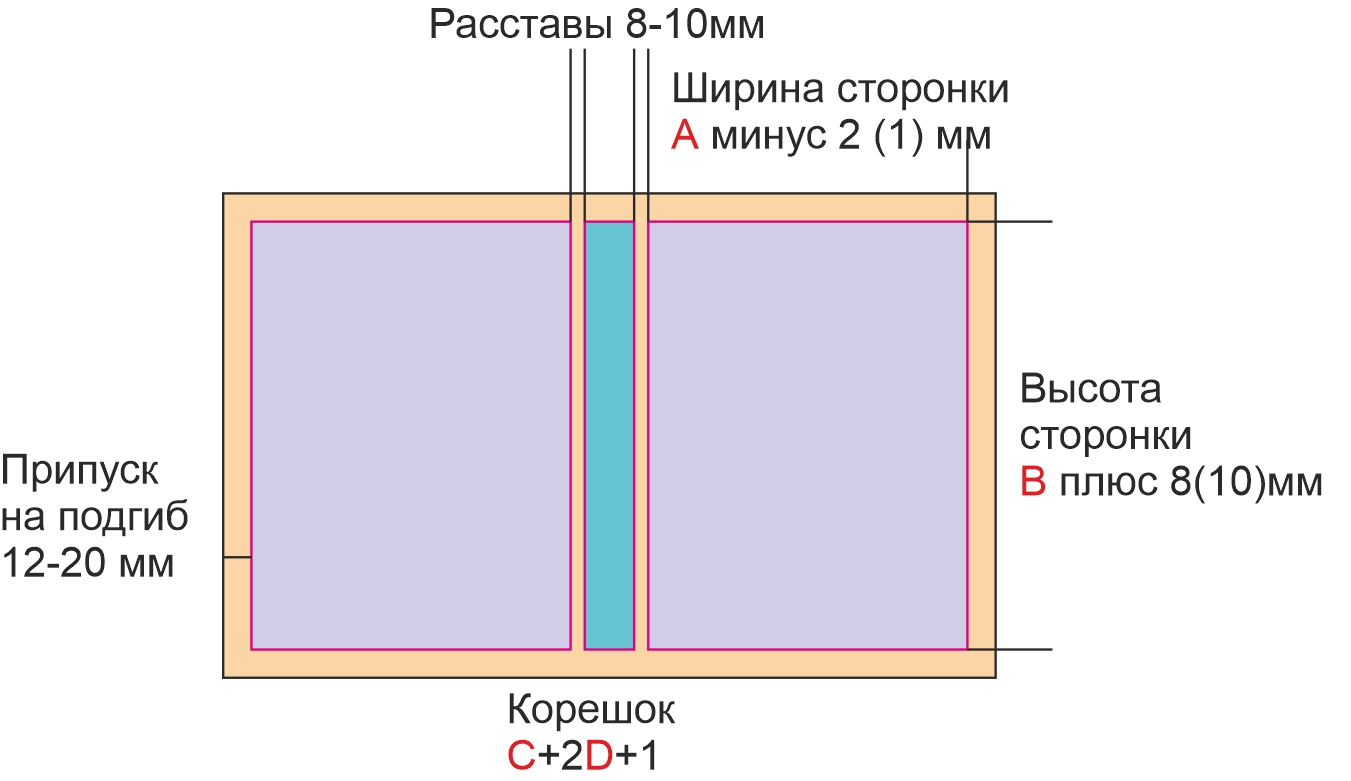

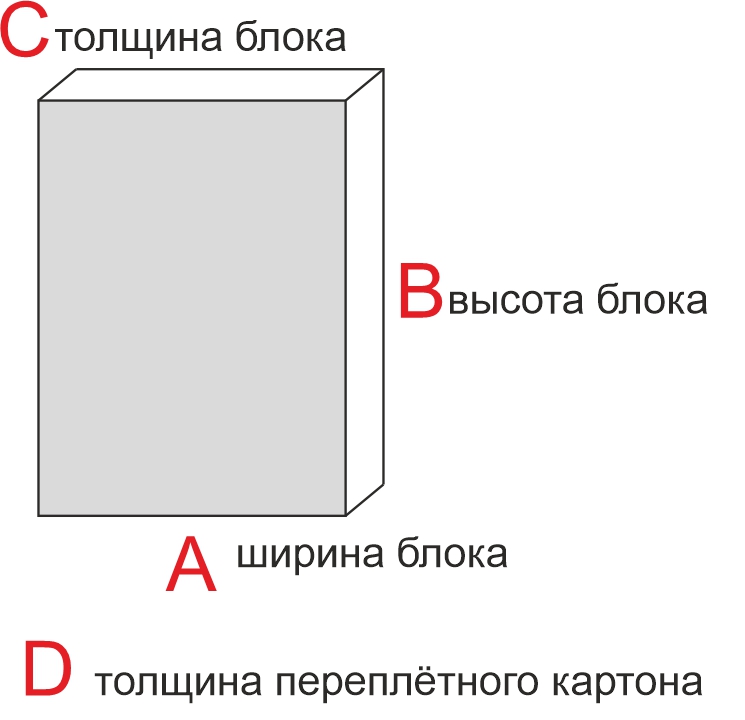

Как самостоятельно рассчитать обложку 7Бц

Пример: А=148 мм, В=210 мм, С=15 мм, D=2 мм.

Сторонки - 146х218 мм
Корешок - 18 мм
Расставы - 8 мм
Припуски на подгиб - 15 мм
Лайнер - 356х240 мм

Как твёрдая обложка крепится к блоку

1. Крепление крышки к классическому бумажному блоку, сшитому на нитку

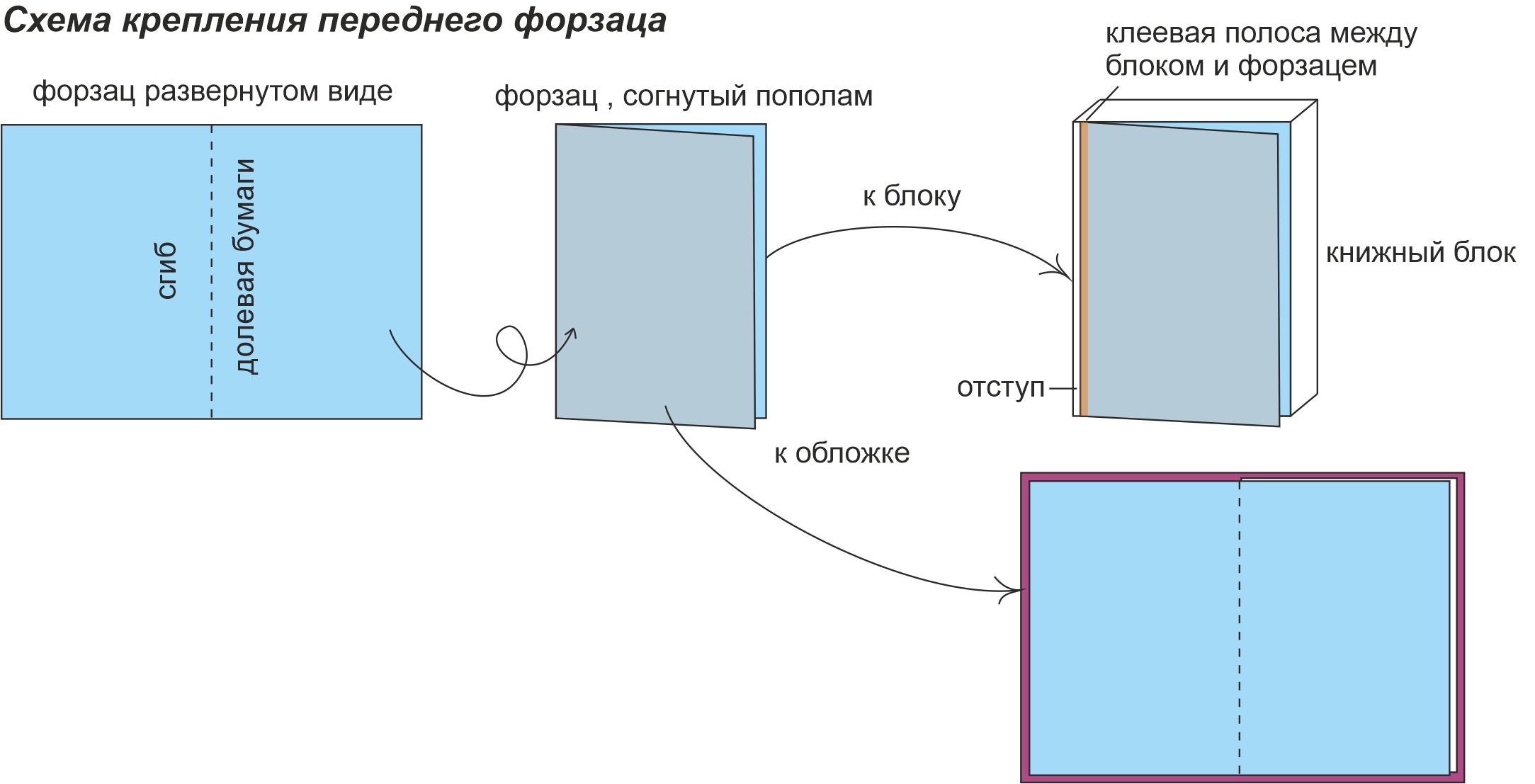

Для крепления клока к обложке добавляется две детали: форзац и нахзац. На полиграфическом сленге их обычно называют одним словом: форзацы — передний и задний.

Форзац — это разворот из плотной бумаги, согнутый пополам. Одной из сторон форзац приклеен к блоку тонкой клеевой линией, другой стороной сплошняком эта деталь приклеена к внутренней стороне обложки.

Форзац изготавливают из плотной офсетной или мелованной бумаги. Чем толще и больше книжный блок, тем выше требования к плотности форзаца. Если для тонких книг может быть достаточно плотности 120 г/м² (офсетная бумага), то для книг с большим количеством страниц и большим форматом понадобится форзац плотностью 160 г/м² и более.

Важно кроить форзац так, чтобы линия сгиба шла параллельно долевой линии бумаги. В противном случае книгу может перекосить после высыхания. Такое же требование к раскрою сторонок из переплётного картона: доля материала должна быть параллельна корешку книги.

Технология вставки книжного блока в обложку 7Бц
1. Сшивка книжного блока.
2. Приклейка форзацев.
3. Обжимка, проклейка и окантовка корешка.
4. Трёхсторонняя обрезка блока.
5. Приклейка каптала и ляссе.
6. Вставка блока в обложку.

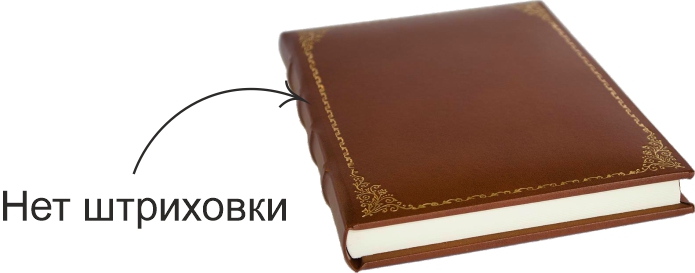

7. Штриховка обложки готовой книги.

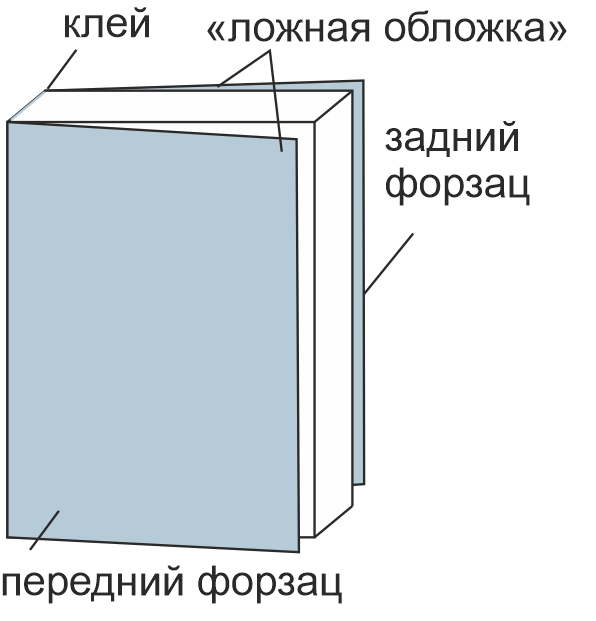

2. Крепление крышки к бумажному блоку «эконом»
Для экономии материала и упрощения операций иногда два форзаца заменяют «ложной обложкой». Из плотной офсетной бумаги вырезают обложку для книжного блока и в процессе проклейки корешка оборачивают ею блок. Таким образом получают с двух сторон «ложные» форзацы. Дальше снова возвращаются к стандартной технологии, обрезают блок с трёх сторон и вклеивают его в твёрдую обложку.

3. Крепление крышки к бумажному блоку «суперэконом»
В этом виде крепления форзацы полностью отсутствуют. Книжный блок приклеивается к обложке первой и последней страницей.

Важно знать, что оба экономичных варианте не гарантируют долгий срок эксплуатации книги и могут применяться только в случае малостраничных блоков из офсетной бумаги.

Специальные варианты твёрдых крышек

Помимо классического варианта твёрдого переплёта (7Бц) существуют несколько вариаций, позволяющих разнообразить внешний вид книг. Такие варианты применяются реже, так как для изготовления этих видов переплёта требуется дополнительное оборудование или ручные операции.

Твердая обложка с выклейкой (зеркалом)

В некоторых видах полиграфических изделий книжный блок приклеивается только к одной стороне обложки либо блок отсутствует вообще. примером первого типа могут служить книги на пружине в твёрдой обложке. Ко второму типу относятся папки.

В обоих вариантах внутреннюю сторону обложки дополнительно проклеивают специальной выклейкой, которую часто называют «зеркалом».

Выклейка может быть выполнена из офсетной бумаги плотностью от 80г/м2 или мелованной бумагой от 130г/м2 и выше. Зеркало может быть белым, а может быть запечатанным.

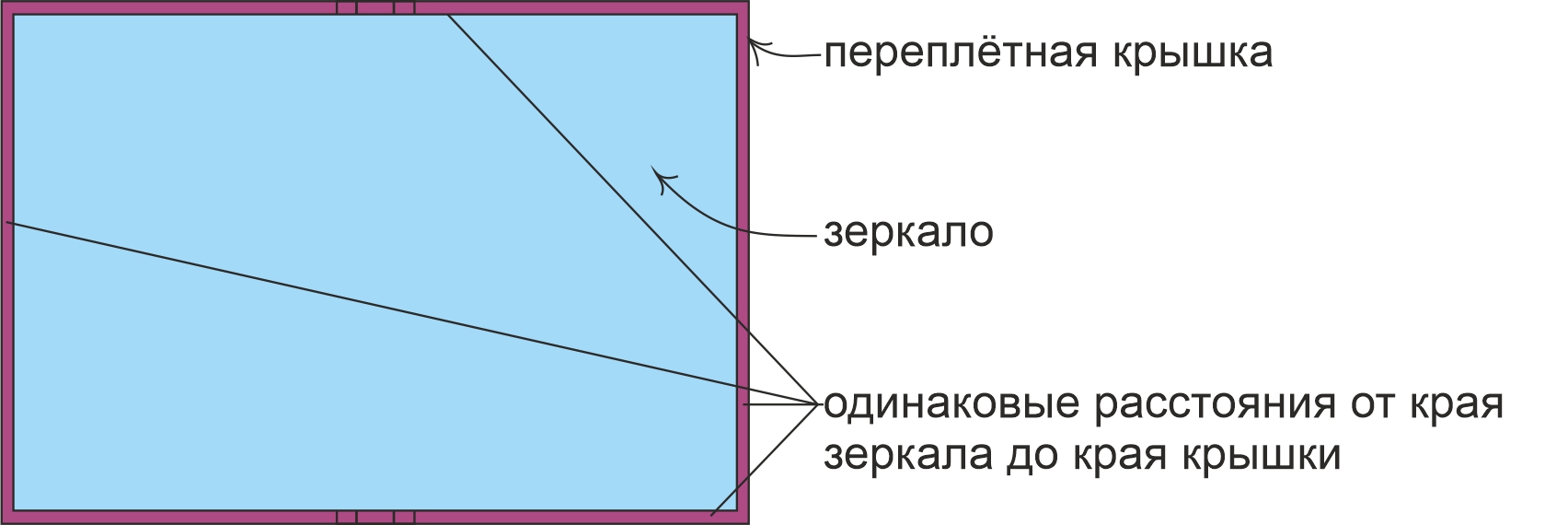

Размер зеркала вычисляется исходя из размеров книжного блока так, чтобы после приклейки края выклейки не выглядывали из-под блока.

Если блока нет, от готового размера обложки с каждой стороны отнимают 4-5 мм и получают размер зеркала.

Папка как вариант твёрдого переплёта

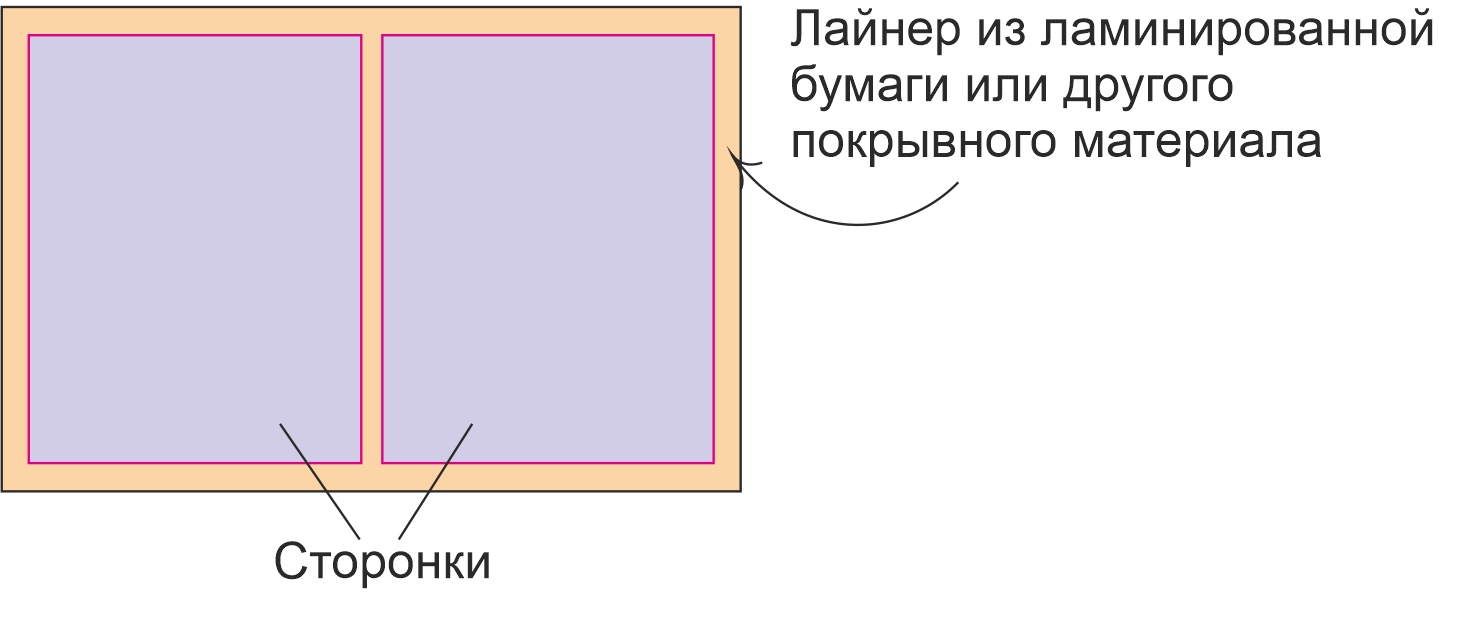

Как правило, крышка папки отличается от классической твёрдой обложки отсутствием корешка. То есть папка состоит не из четырёх, а из трёх деталей: лайнера и двух сторонок. Важно правильно рассчитать расстояние между сторонками, чтобы папка хорошо закрывалась, но при этом место сгиба оставалось достаточно прочным.

Папки выклеивают изнутри зеркалом по типу описанного выше для классического твёрдого переплёта. Иногда отдельно выклеивают корешковый сгиб, а затем поверх него две сторонки.

Формула для расчета расстояния между сторонками проста: сложить две толщины переплётного картона, из которого изготовлены сторонки и прибавить 2 мм.

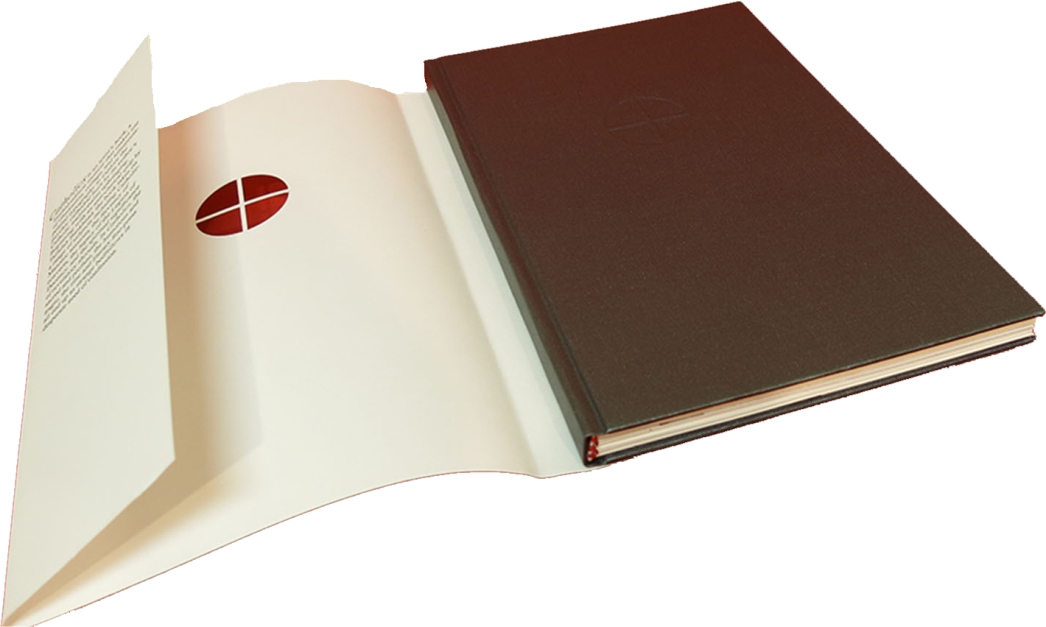

Твёрдая обложка в суперобложке

Часто подарочные издания имеют не одну, а две обложки. Речь идет о суперобложках, которые надеваются поверх классического твёрдого переплёта. Применение таких обложек преследует целый ряд целей:
1. Дополнительное украшение.
2. Защита дорогих покрывных материалов от истирания при транспортировке и эксплуатации.
3. Для размещение выходных данных, штрих кодов и сертификационных знаков.

Для изготовления суперобложек, как правило, используют мелованную бумагу плотность от 150 г/м². Для придания прочности такую обложку дополнительно ламинируют.

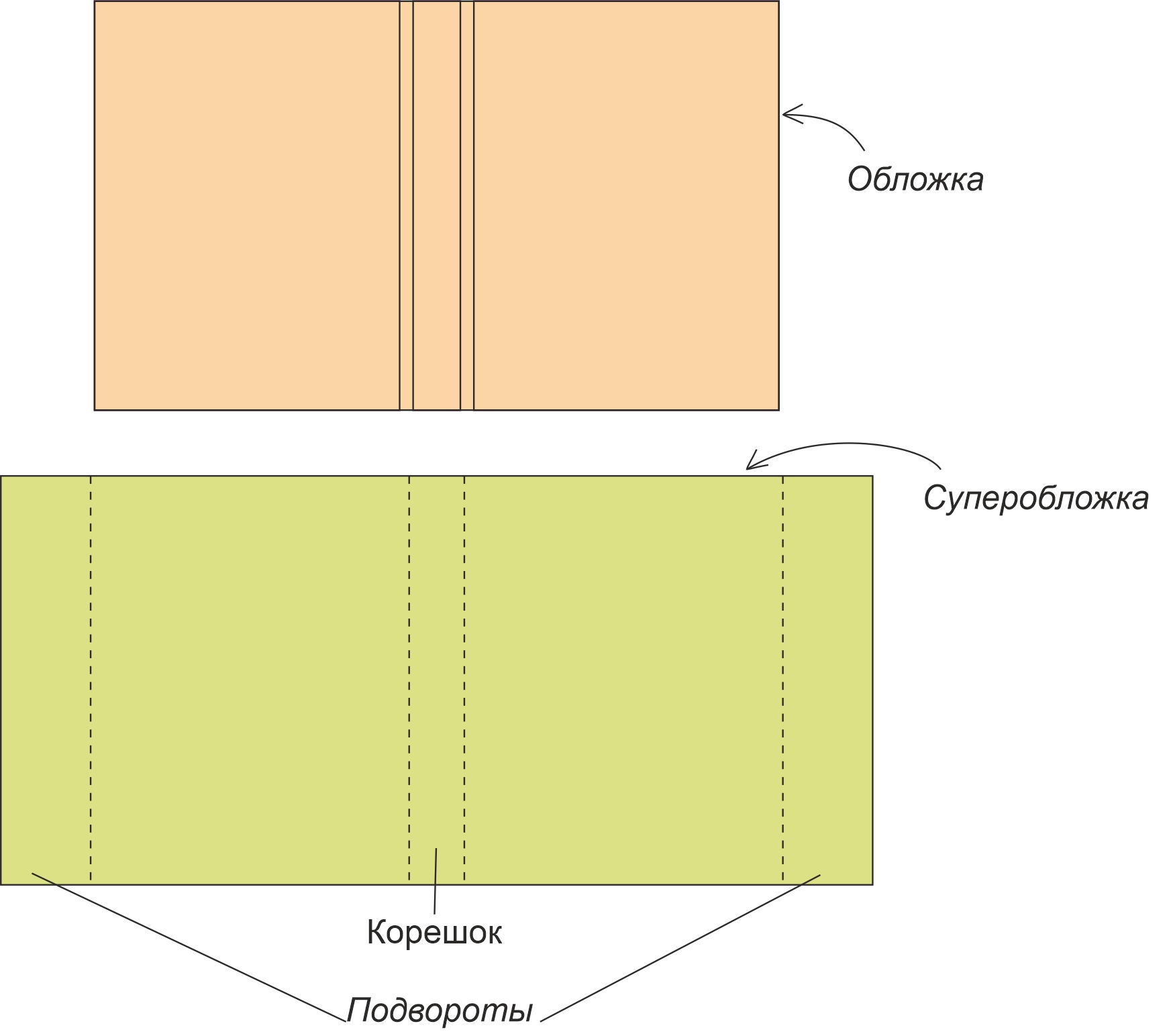

Если суперобложка сделана из плотной бумаги, требуется дополнительно сделать биги на границе подворотов и корешка. Если обложка тонкая, предварительное бигование не требуется.

«ДЕСЕРТ»

Полиграфический процесс создания крышки-обложки в типографии

 Перейти ко II части «Лекции 1» курса «Полиграфический ликбез» >>>

[октябрь, 24]
